406020-ЩУБС-1
Шкаф KAZ COM
406020-ЩУБС-1
Общие характеристики

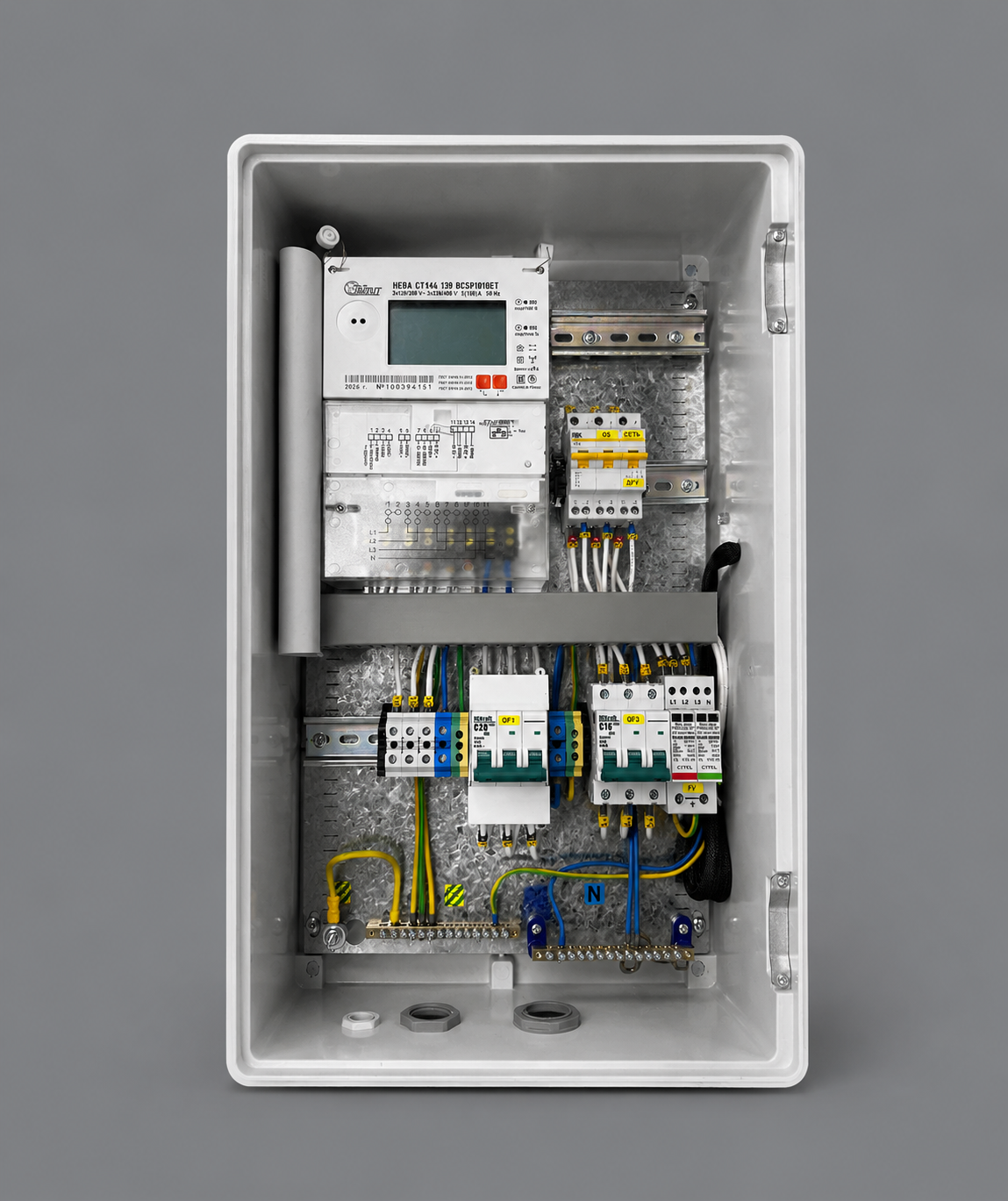

Вводно-распределительное устройство ЩУБС предназначено для внутренней установки в жилых и общественных зданиях для приема, распределения и учета электрической энергии напряжением 220/380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях и управления осветительной нагрузкой. Устройства ЩУБС предназначены для применения в индивидуальных жилых, общественных, административных и производственных зданиях.
Основные характеристики:
|
Материал: |
SMC |
|
Степень защиты: |
IP 66 |
|
Ударопрочность: |
IK 10 |
|
Габаритные размеры внутренние (Ш*В*Г): |
345х565х165 мм |
|
Габаритные размеры внешние (Ш*В*Г): |
400x600x205 мм |
|
Цвет: |
RAL 7035 (светло—серый) |
|
Вес: |
8,5 кг |
Технические характеристики
| Номинальное напряжение | 380 |
| Частота, Гц | 50 |
| Номинальный ток, А | 20 |
| Маркировка | Маркировка «ЩУБС» (лазерная гравировка) |
| Система заземления | TN-S |
| Интерфейсы связи счетчика | GSM (4G), RS-485 |
Комплектация поставки:
| № | Наименование | Количество |
| 1 | KAZ COM ШРК 400x600x200 SMC-полиэстер IP66 IK10 | 1 |
| 2 | Выключатель автоматический трехполюсный 3P 20А (C) 6kA | 1 |
| 3 | Пломбиратор вводного автомата на DIN-рейку 3 модуля | 1 |
| 4 | Выключатель автоматический трехполюсный 3P 16 А (C) 6kA | 1 |
| 5 | Переключатель трехпозиционный ТПС-63 3P 25А | 1 |
| 6 | Ограничитель перенапряжения импульсный ОПВ-C/4п In20кА 400В | 1 |
| 7 | Вилка стац. 3Р+РЕ+N 16А 380В IP67 | 1 |
| 8 | Сальник PG 25 пластик (15-21мм) IP68 | 1 |
| 9 | Ввод кабельный PG-11 IP68 | 1 |
| 10 | Сальник PG 29 пластик (18-25мм) IP68 | 1 |
| 11 | Шина 0 12/2 (8х12мм.) 125А 12 отверстий | 2 |
| 12 | Счетчик НЕВА СТ421 139 BNCS-G4 | 1 |
